生物传感器模组

WMM100

特点



• 超低功耗:

[1]心率检测平均电流:45uA@25Hz采样率(黄肤色典型值)

[2]血氧检测平均电流:150uA@50Hz采样率(黄肤色典型值)

• 高精度:

PPG动态范围:100dB

心率误差:偏差在±5bpm内数据≥80%(典型值)

血氧平均误差(MAD):≤3%(典型值)

• 高度集成:包含 1个AFE,1个PD 和3个LED,每路LED驱动电流可达250mA

• 内置FIFO:128 sample

• 模组尺寸:17.8mm×8.54mm×1mm

• 工作电压:VCC (1.7-1.9V), VLED (3-5.5V)

• 接口简单:只需供应电源,就可通过I2C进行指令操作

• 使用灵活:集成光学、硬件、固件及算法;用户可根据需要,自由搭配功能

 [1] 模组整体功耗,包含AFE和LED,正常黄肤色典型值

 [2] 测量精度和整体的光学结构及产品设计相关


概述



WMM100是一款集成了一个模拟前端(AFE)、一个光学接收器(PD)和3个发光二极管(LED)的PPG模组,可实现心率(HR)、心率变异性(HRV)和血氧饱和度(SpO2)的测量。搭载自研光学前端和算法,在精准测量的同时实现超低功耗。适用于手环、手表、臂带等可穿戴设备、智能手机以及电子烟等应用场景。



WMM200

概述



WMM200模组包含1个主板和1个子板。主板包含电源、MCU、存储、PPG、ECG等功能。主板搭载华米黄山1号MCU。该芯片采用了 RISC-V 开源指令集,数据可在本地设备内运行,避免云端计算的通讯延迟。其采用的 Always On 模块,能够自动把传感器数据搬运到 SRAM 中,并通过神经网络系统,进行分别运算整合,及时回馈运算结果,让功耗大幅降低,可以让智能设备有更长的待机、更快的处理速度以及更长的使用寿命。


特点



• 高精度:[1]

心率误差:偏差在±5bpm内数据≥90%

血氧平均误差(MAD):≤3%

血氧测量成功率:>90%

• PPG模块

PPG动态范围:132dB

LED驱动电流:每路最大可到180mA

采样率:64-8kHz

• ECG模块

系统噪声:小于50uV

输入阻抗:大于10MΩ

共模抑制比:110dB(0-60Hz)

采样率:0-4kHz

• 高度集成:集成光学、硬件、固件及算法

• 主板尺寸:32mm×32mm×1.6mm

• 工作电压:4.8-5.5V

• 工作电流:小于450mA

• 接口简单:只需4根线即可通过串口对外通讯

• 使用灵活:用户可根据需要,自由搭配功能,可定制子板

• 应用:智能家居,可穿戴产品等



[1] 测量精度和整体的光学结构及产品设计相关


WMM300

概述



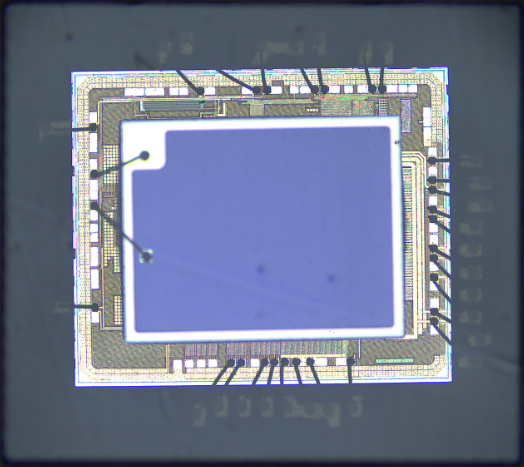

WMM300模组是一款集成了一个模拟前端(AFE)、一个光学接收器(PD)的PPG小型化模组,可实现心率(HR)、心率变异性(HRV)和血氧饱和度(SpO2)的测量。可搭载自研光学前端和算法,在精准测量的同时实现超低功耗的小型化模组。


特点



• 超低功耗:

心率检测平均电流:17uA@25Hz(典型值,不含LED驱动电流)

血氧检测平均电流:45uA@50Hz(典型值,不含LED驱动电流)

• 高精度:

PPG动态范围:100dB

20 bit高精度ADC

• 高度集成:集成1AFE和1PD; 内置4路LED驱动,每路驱动能力可达250mA

• 内置FIFO:128 sample

• LGA封装:尺寸3.8mm×3.4mm×0.8mm,PD感光面积:1.95mm×1.55mm

• 工作电压:1.7-1.9V

• 接口应用:支持I2C/SPI通信接口

• 应用:手环、手表、臂带、智能手机,电子烟、耳机
